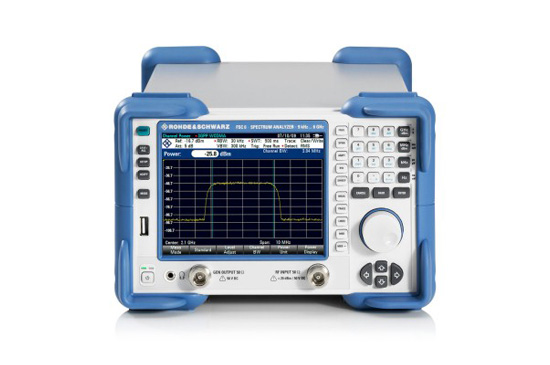

R&S®FSC 频谱分析仪

型号:R&S®FSC

R&S®FSC 是一款具有成本效益的紧凑型解决方案，提供专业频谱分析仪的所有基础特性，同时兼具 Rohde & Schwarz 高品质。这涵盖从简单开发任务到生产的各类应用，而且还可用于培训射频专业人士。此外，它还完美适用于维修或维护应用。

R&S®FSC 是一款具有成本效益的紧凑型解决方案，提供专业频谱分析仪的所有基础特性，同时兼具 Rohde & Schwarz 高品质。这涵盖从简单开发任务到生产的各类应用，而且还可用于

培训射频专业人士。此外，它还完美适用于维修或维护应用。

R&S®FSC 具有多种功能，可简化并加速对射频产品的开发和测试。其良好的射频特征和高测量准确度帮助确保产生可重现的可靠测量结果。

提供四款不同 R&S®FSC 信号，频率范围为 9 kHz 至 3 GHz 或 6 GHz。针对各频率范围提供带跟踪发生器的单独型号。可选前置放大器适用于所有型号，可提高测量微弱信号的灵敏度。

基于紧凑尺寸设计，R&S®FSC 只需占用实验室架上的极小空间。安装于机架时，R&S®FSC 或 R&S®FSC 和 R&S®SMC 信号发生器并排放置，只需 19” 空间。

主要特点

· 频率范围为 9 kHz 至 3 GHz 或 6 GHz

· 分辨率带宽为 10 Hz 至 3 MHz

· 高灵敏度 (< –141 dBm (1 Hz)，带有前置放大器选件 < –161 dBm (1 Hz ))

· 高三阶交调（> 10 dBm，典型值为 15 dBm）

· 低测量不确定度 (< 1 dB)

· 内部跟踪发生器（型号 .13/.16）

· 紧凑尺寸

· 低功耗 (12 W)

特性和优势

测量功能

· 噪声标记，用于确定针对 1 Hz 测量带宽的噪声功率

· 分辨率为 0.1 Hz 的频率计

· 限值线监控（通过/失败功能），用于指示 DUT 是否符合既定限值

· 对 AM 调制信号的调制深度测量

· 谐波测量和总谐波失真

· AM/FM 音频解调器（通过内置扬声器或耳机的音频）

· 标量传输测量，用于快速轻松地确定 DUT 的传输特征，例如线缆、滤波器或放大器（适用于带跟踪发生器的 R&S®FSC 型号 .13 和 .16）

· 使用 R&S®HZ-15 近场探头组进行 30 MHz 到 3 GHz 的发射测量，以在印制板上确定 EMC 问题的位置

· 场强测量考虑所连天线的特定天线因子，场强会直接以 dBμV/m 显示

· 利用针对 GSM 和 EDGE 移动无线电标准的预定设置，对时域中的脉冲信号进行功率测量

· 利用针对 3GPP WCDMA、cdmaOne、CDMA2000® 和 LTE 移动通信标准的预定设置，对可定义传输信道的信道功率测量。

· 占用带宽测量 (OBW)

· 相邻信道功率，绝对或相对于多达 12 个信道和 12 个相邻信道的 TX 载波

· 门触发扫描，用于显示 GSM 或 WLAN 等突发信号的调制频谱

· 杂散发射测量

操作简单

· R&S®FSC 通过键盘和带集成输入功能的旋钮进行操作。频率、带宽、跨度或标记等所有重要设置均可直接通过硬键按钮进行访问。触摸屏下部分布明确的软键提供其他菜单选择。

· 用户界面支持多种语言：英语、韩语、日语、中文、俄语、意大利语、西班牙语、葡萄牙语、法语、匈牙利语和德语。

文件记录和远程控制

· R&S®FSCView 软件随附于分析仪，是一款用于管理、评估和记录测量结果的易用工具。

· R&S®FSC 和 PC 之间通过 USB/LAN 进行数据传输

· 通过导出 ASCII 或 MS Excel 格式的数据，对测量结果进行轻松后处理

· 存储标准格式的图形数据

· 打印输出测量结果，包括所用的仪器设置

· 轻松比较测量结果

· 使用标记对测量结果进行后续分析

· 后续显示限值线

· 用于创建限值线和天线因子的编辑器

· 兼容 Windows XP 和 Vista（32 位版本）

· R&S®FSC 的所有功能均可通过 USB 或 LAN 界面，使用符合 SCPI 的远程控制命令进行控制。为此，提供针对 LabWindows/CVI、LabView、VXI-Plug & Play 和 Linux 的驱动程序。

		R&S^®FSC3	R&S^®FSC6
频率范围		9 kHz 至 3 GHz	9 kHz 至 6 GHz
分辨率带宽		10 Hz 至 3 MHz	10 Hz 至 3 MHz
显示平均噪声电平	无前置放大器，RBW = 1 Hz
	10 MHz 至 2 GHz 2 GHz 至 3 GHz 3 GHz 至 3.6 GHz 3.6 GHz 至 5 GHz 5 GHz 至 6 GHz	< –141 dBm，典型值 –146 dBm < –138 dBm，典型值 –143 dBm – – –	< –141 dBm，典型值 –146 dBm < –138 dBm，典型值 –143 dBm < –138 dBm，典型值 –143 dBm < –142 dBm，典型值 –146 dBm < –140 dBm，典型值 –144 dBm
	带 R&S^®FSC-B22 前置放大器选件，RBW = 1 Hz
	10 MHz 至 1 GHz 1 GHz 至 2 GHz 2 GHz 至 3 GHz 3 GHz 至 5 GHz 5 GHz 至 6 GHz	< –161 dBm，典型值 –165 dBm < –159 dBm，典型值 –163 dBm < –155 dBm，典型值 –159 dBm – –	< –161 dBm，典型值 –165 dBm < –159 dBm，典型值 –163 dBm < –155 dBm，典型值 –159 dBm < –155 dBm，典型值 –159 dBm < –151 dBm，典型值 –155 dBm
IP3	频率为 1 GHz	典型值 15 dBm
相位噪声	频率为 500 MHz
	30 kHz 载波偏置 100 kHz 载波偏置 1 MHz 载波偏置	< –95 dBc (1 Hz) < –100 dBc (1 Hz) < –120 dBc (1 Hz)
检波器		样本, 最大/最小峰值, 自动峰值, RMS
总测量不确定度	10 MHz < f ≤ 3.6 GHz 3 GHz < f < 3.6 GHz 3.6 GHz < f ≤ 6 GHz	< 1 dB，典型值 0.5 dB	< 1 dB，典型值 0.5 dB < 1 dB，典型值 0.5 dB < 1.5 dB，典型值 1 dB
跟踪发生器（型号 .13/.16）
频率范围输出功率动态范围（传输）	100 kHz < f < 300 kHz 300 kHz < f < 3 GHz 3 GHz < f < 6 GHz	100 kHz 至 3 GHz 0 dBm（标称） > 60 dB，典型值 80 dB > 70 dB，典型值 90 dB –	100 kHz 至 6 GHz 0 dBm（标称） > 60 dB，典型值 80 dB > 70 dB，典型值 90 dB > 70 dB，典型值 90 dB
显示		5.7" (14.5 cm) 彩色 LCD，VGA 分辨率
尺寸	(W x H x D)	233 mm × 158 mm × 350 mm (9.2 in × 6.2 in × 13.8 in)
重量		4.5 kg (9.92 lbs)
